功能: 防滲、隔離

土工壩、堆石壩、砌石壩和展壓混凝土壩； 堤、壩前水平防滲鋪蓋，地基垂直防滲層； 尾礦壩、污水庫壩身及庫區； 施工圍堰； 渠道、蓄液池（坑、壙）； 廢料場(chǎng)； 地鐵、地下室和隧道、隧洞防滲襯砌; 公路、高速公路、鐵道的路基； 路基及其它地基鹽漬防治； 膨脹土和濕陷性黃土的防水層； 屋面防漏

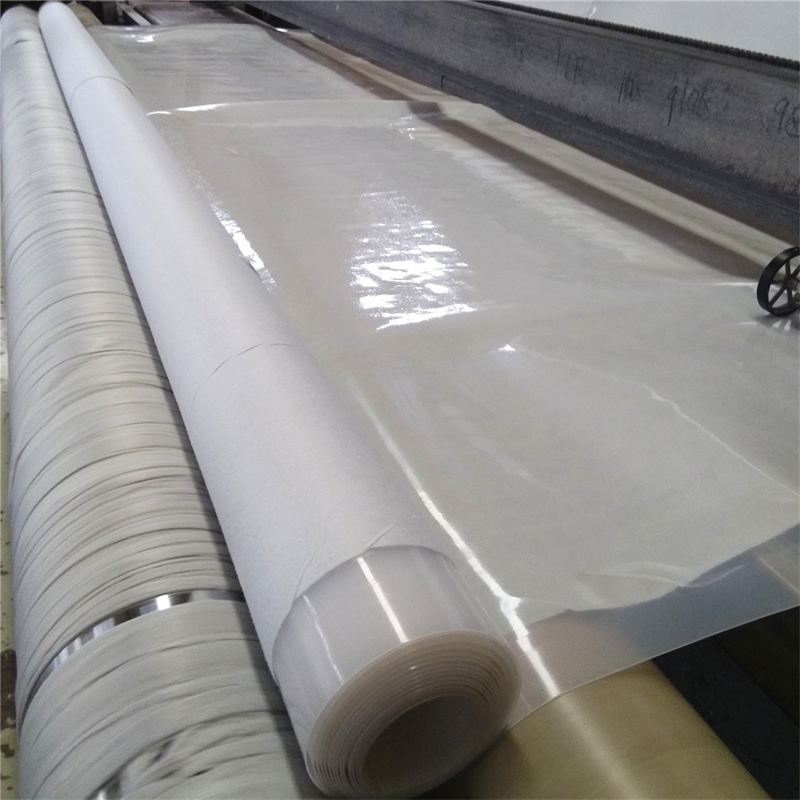

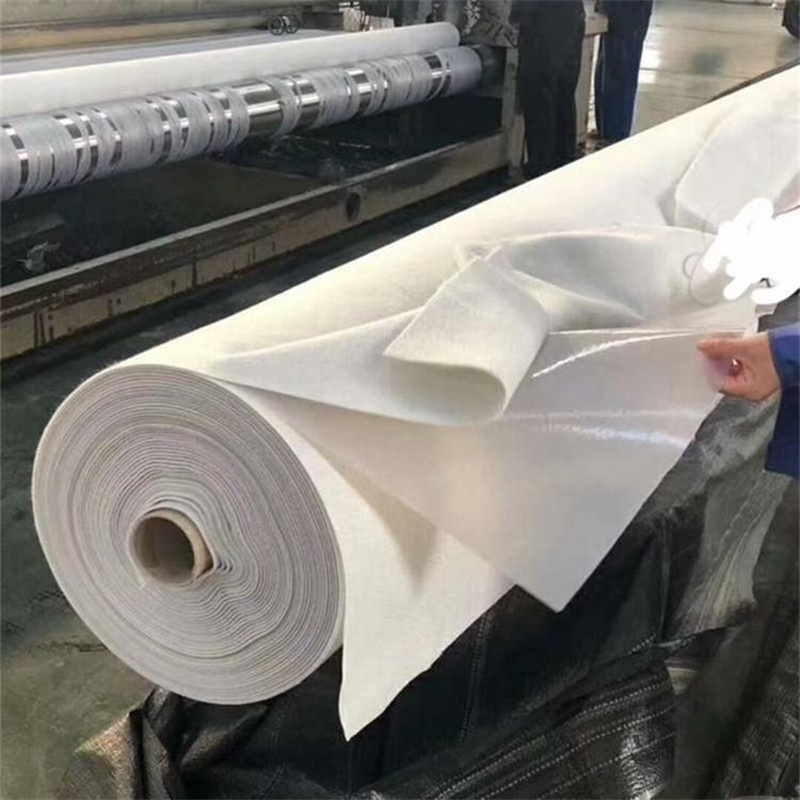

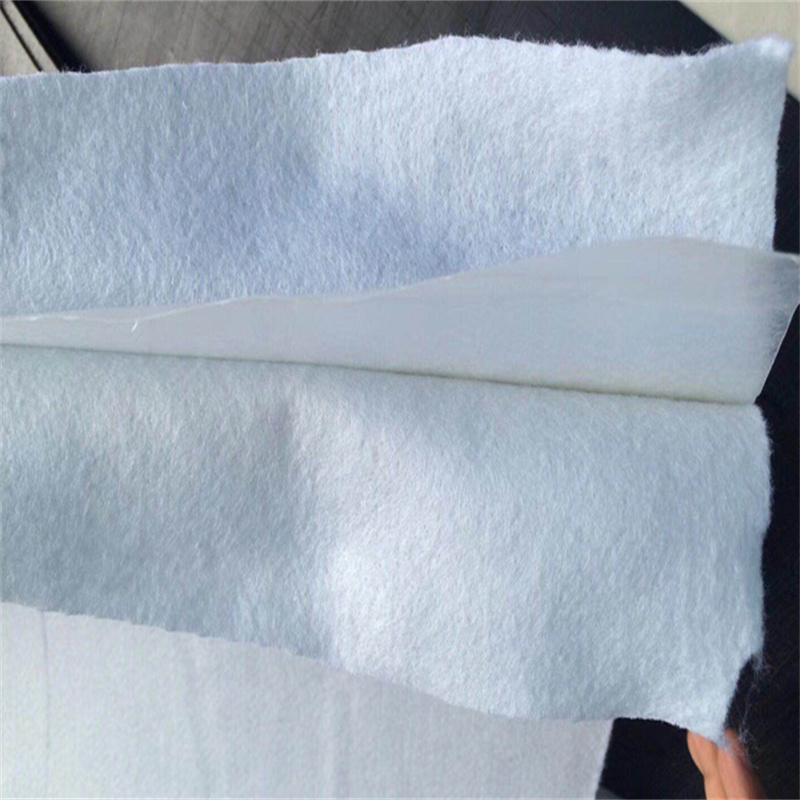

產(chǎn)品：兩布一膜（防滲膜的兩面加有防護用的土工布） 一布一膜（防滲膜的一面加有防護用的土工布）

幅寬：4—6米

規格：膜材厚度從0.2mm——0.8mm 防護層土工布從100g/m2—800g/m2(本廠(chǎng)自產(chǎn)，符合**標準)

1、集防滲、反濾與排水作用于一體，同時(shí)具備隔離和加筋等功能。

2、復合強度高、剝離強度大、抗穿刺強度高。

3、排水能力強、摩擦系數大、線(xiàn)脹系數小。

4、耐老化性能好、適應環(huán)境溫度范圍寬、質(zhì)量穩定。

廣泛應用于水利、環(huán)保、建筑、交通、隧洞等工程。

1、耐老化、使用壽命長(cháng)。

2、優(yōu)良的防滲性、高阻隔性、高抗穿刺性。

3、粘接性好，施工方便。

江河堤壩、渠庫防滲、冶金化工防污染、建筑、地鐵、洞體隧道、交通、環(huán)保等工程。

(3)線(xiàn)性低密度聚乙烯土工膜

1、抗穿刺能力強。

2、沖擊強度高。

3、耐低溫性好。

渠道、池庫、隧道、化工、建筑。

1、強韌性高。

2、透明度高。

3、適應溫度范圍寬。

4、優(yōu)良的耐環(huán)境應力開(kāi)裂性。

特別適用于地鐵、隧道等復雜地形的地下工程。

(5)高密度聚乙烯土工膜

1、優(yōu)良的耐環(huán)境應力開(kāi)裂性能。

2、耐化學(xué)腐蝕性。

3、抗滲能力強、熱變形小。

4、抗穿透能力好。

垃圾填埋場(chǎng)、污水污物處理場(chǎng)、尾礦儲存場(chǎng)、洞體隧道及地下建筑工程。

(1)清理基層　(2)土工膜鋪設　(3)接縫施工、檢測　(4)與周邊聯(lián)接錨固　(5)驗收　(6)防護層施工

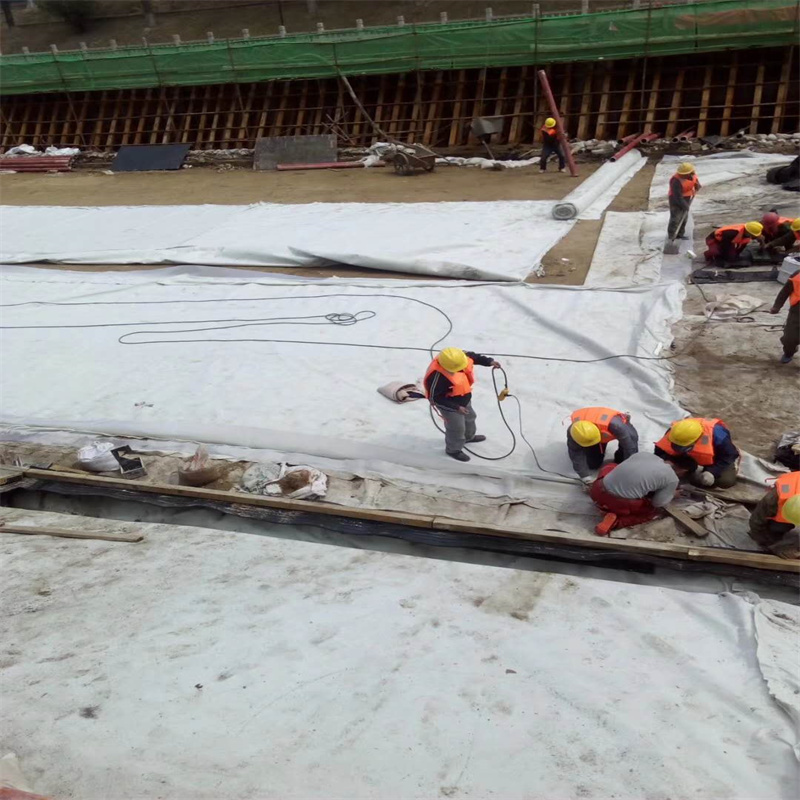

1、大卷土工膜鋪設宜采用機械作業(yè)，小卷土工膜可采用人工鋪設。

2、土工膜的鋪設方向應符合設計要求，并使接縫量zui少，接縫位置就平行于拉應力大的方向。

3、鋪設時(shí)不應過(guò)緊，應留有足夠余幅（大約1.5%）以便拼接和適應氣溫變化。應隨鋪隨壓，在膜的邊角處每隔2-5米放1個(gè)20-40㎏重的砂袋，以防風(fēng)吹。

4、土工膜與周邊建筑物的連接，采用膨脹螺栓和鋼板壓條等構件進(jìn)行錨固。拐角處，應注意適當裁剪土工膜，保證與周邊建筑物妥善連接。

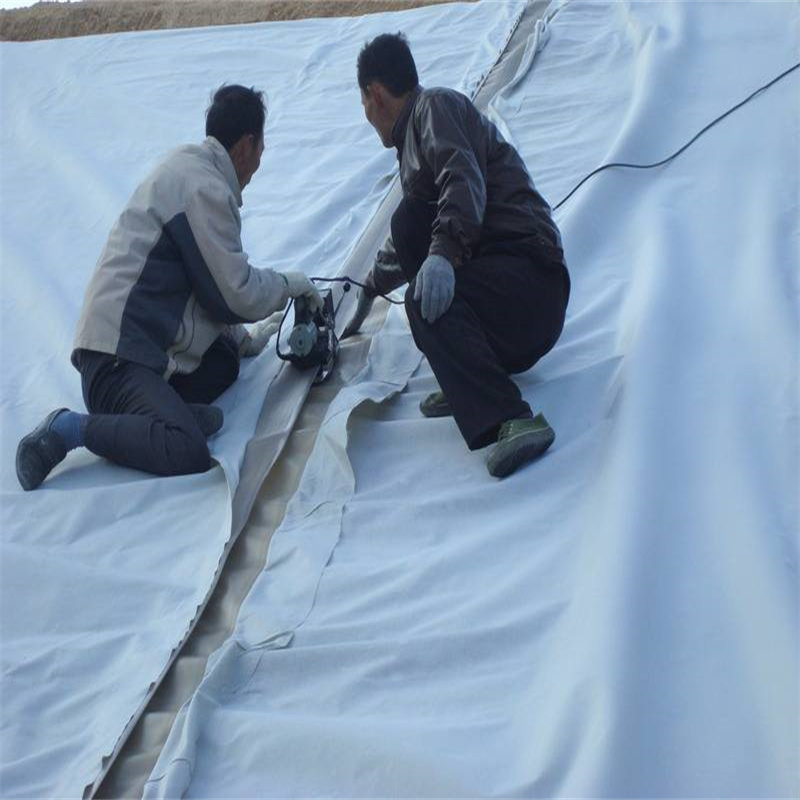

5、焊接前，做小樣焊接試驗，根據試驗結果調節焊接設備至zui佳狀態(tài)。

6、焊接時(shí)，應隨時(shí)觀(guān)察焊接質(zhì)量。根據實(shí)際施工情況，隨時(shí)調節焊接設備至zui佳工作狀態(tài)。

7、土工膜之間形成的結點(diǎn)，應為T(mén)字形，不能做成十字形。T字形結點(diǎn)處宜采用母材補疤，補疤尺寸可為300㎜×300㎜。疤的直角應修圓。

8、當出現虛焊、漏焊時(shí)，需切開(kāi)焊縫，使用熱熔擠壓式焊機對切開(kāi)部位進(jìn)行補焊。

1、施工人員需穿無(wú)釘鞋或膠底鞋，禁止在土工膜上任意踩踏。

2、鋪膜后應及時(shí)進(jìn)行防護層施工，防止熱收縮引起土工膜變形及紫外線(xiàn)照射引起土工膜老化。

3、禁止接觸可引起聚烯烴性能變化的化學(xué)物質(zhì)，以免土工膜發(fā)生y變形。

4、機械不得直接碾壓土工膜表面。

根據工程性質(zhì)、類(lèi)別、應用部位，使用條件、設計要求等來(lái)選擇適宜的種類(lèi)及規格。

根據工程設計的水壓力要求強度，以及暴露、埋壓、氣候、使用壽命等應用條件，來(lái)確定土工膜的厚度。

根據工程實(shí)際尺寸、面積、施工條件、施工能力，以施工時(shí)接縫zui少為原則，來(lái)確定土工膜的寬度與長(cháng)度。

當基層為混凝土結構時(shí)，宜選擇可直接在水泥基層上直接粘接的長(cháng)絲無(wú)紡布復合土膜。
